楼宇可视对讲系统连接图解析与华盛源通监控系统集成指南

楼宇可视对讲系统作为现代智能安防的重要组成部分，其设计与连接直接关系到系统的稳定性和用户体验。本文将通过解析典型连接图，并结合华盛源通监控系统的集成方案，为工程技术人员和学习者提供一份实用的参考资料。

一、 楼宇可视对讲系统核心连接架构
一套完整的楼宇可视对讲系统通常由室内分机、门口主机、管理主机、电源、电控锁以及联网设备等构成。其连接遵循清晰的信号与供电逻辑。

1. 基本连接图解析：

• 电源连接：系统专用电源为门口主机、室内分机及电控锁供电。需注意电压（通常为DC12V/18V）和极性，并确保电源功率满足所有设备需求，尤其是驱动电控锁时的瞬间电流。

• 音频视频信号连接：门口主机与各室内分机之间通过屏蔽视频线和音频线连接，实现双向通话与视频传输。多台分机通常采用总线制并联。

• 控制信号与开锁连接：室内分机通过控制线（如RS485总线）向门口主机发送开锁指令，门口主机控制电控锁动作。开锁线应单独布线，并考虑锁的功率。

• 联网连接：在大型社区或楼群中，多台门口主机与管理中心的管理主机通过联网器或直接采用TCP/IP网络进行连接，实现 centralized management and call forwarding。

1. 典型拓扑图：

• 单元内部系统：以一台门口主机为核心，通过一根多芯电缆（包含电源线、视频线、音频线、数据线）串联或星型连接至本单元各户室内分机。

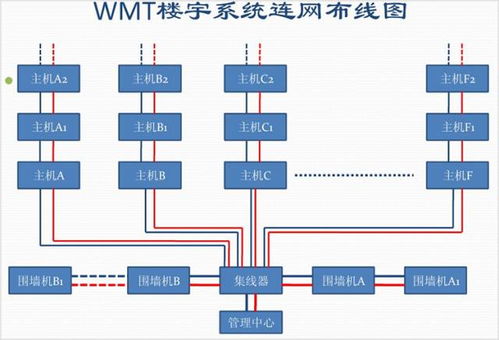

• 小区联网系统：各单元门口主机作为网络节点，通过小区局域网（光纤或网线）连接至中心管理机，并可扩展围墙机、住户手机APP接入等。

二、 华盛源通监控系统与可视对讲的集成应用
将可视对讲系统与监控系统（如华盛源通品牌产品）深度融合，可以构建更强大的立体安防体系。

1. 集成优势：

• 统一管理：在管理中心，通过华盛源通的监控管理平台或集成软件，可以同时调看监控画面和处理对讲呼叫，实现安防信息一体化。

• 联动响应：当监控系统通过智能分析（如周界入侵检测）发出报警时，可自动联动对应区域的门口主机或管理主机，弹出实时画面并启动对讲通话，便于保安人员快速核实与处置。

• 视频资源共享：可视对讲门口主机的高清摄像头拍摄的实时画面和呼叫记录，可以被接入华盛源通的NVR（网络视频录像机）进行存储和回放，作为监控的有效补充。

1. 集成连接方式：

• 网络化集成（主流方式）：对于支持TCP/IP协议的数字可视对讲系统和华盛源通网络监控系统，只需将它们接入同一局域网。在管理软件上进行配置，将门口主机视为一个网络视频源（通过ONVIF等协议）添加到监控平台，并设置报警输入输出联动规则。

• 模拟系统集成：对于早期模拟对讲系统，可通过视频分配器或编码器，将对讲主机的视频信号转换为网络信号，再接入华盛源通的NVR或视频管理平台。音频和控制信号的集成则需要额外的接口设备。

三、 学习与实践要点

1. 看图识物：学习连接图时，首要任务是识别图例中每个符号代表的设备（主机、分机、电源、锁等）和线型（电源线、视频线、信号线）。
2. 理解流程：掌握从访客呼叫、住户接听、视频通话到遥控开锁的完整信号流向与电力供应路径。
3. 注重细节：布线时注意强弱电分离、线缆规格选择、接地防雷以及接头的牢固与防水处理，这些细节是系统长期稳定运行的关键。
4. 结合产品手册：实际施工中，务必以所选用品牌（如华盛源通及其对讲合作伙伴）的具体产品安装手册为准，不同品牌设备的接口定义和协议可能存在差异。

掌握楼宇可视对讲系统的连接原理是进行安装、调试和维修的基础。而将其与华盛源通这类专业的监控系统进行智能集成，则是迈向智慧社区与高效安防管理的必然趋势。通过对系统连接图的深入学习和跨系统集成的实践，技术人员能够设计并构建出更可靠、更智能的楼宇安防解决方案。
